應用領域
適用于水、柴油、甲醇等無雜質無強烈腐蝕性液體。

概述

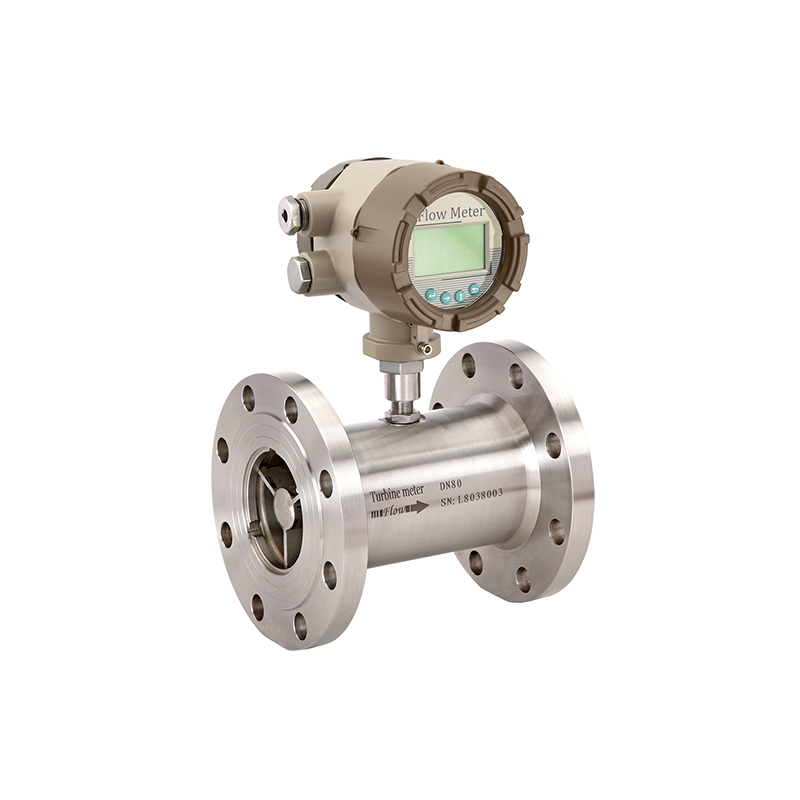

TX-LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，
渦輪流量計是一種流量測量儀表，測量無雜質、無腐蝕液體的流量和總量，它被廣泛用于石油、化工、冶金、科研等領域。
產品特點
1、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到高精度，在貿易結算中優先選用的流量計；
3、輸出脈沖頻率信號，適于總計量及計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3~4kHz），信號分辨力強；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
工作原理

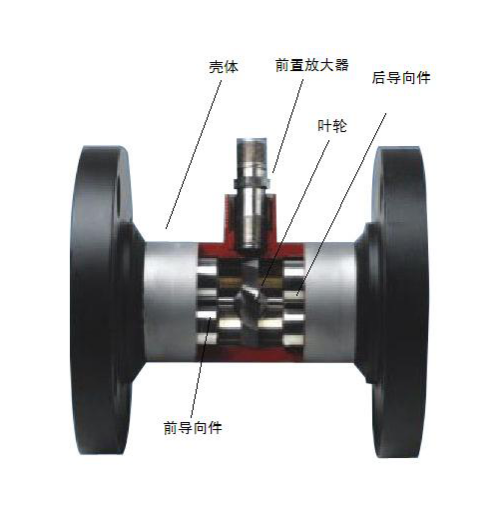

圖1
圖1所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通道隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。

四、技術參數
1.基本參數

說明:非國標法蘭需訂制;非常規英制管螺紋需訂制。

2.流量范圍及工作壓力


說明: *1**壓損是流量計工作在**流量點時的壓損,介質為水,常溫
*2準確度等級0.2的產品需訂制,且流量范圍比常規范圍小

儀表選型

說明：X為數字，代表不同功能，請咨詢銷售人員。
