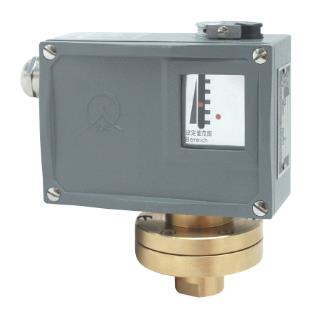

三位壓力開關的工作原理
發布時間：2023-03-27 14:00:05瀏覽次數：
1119
三位壓力開關的工作過程分析如下。
(1)制冷劑壓力≤0.196MPa時，由于隔膜、蝶形彈簧和上彈簧的彈力大于制冷劑的壓力，因此高低壓接點斷開(OFF)，壓縮機停轉，實現低壓保護。
(2)當制冷劑壓力達到0．2MPa以上時，此壓力高于開關的彈簧壓力，彈簧會撓曲，高低壓接點接通(ON)，壓縮機正常運轉。
(3)當制冷劑壓力達到3．14MPa以上時，會大于隔膜、碟形彈簧的彈力，碟形彈簧反轉，以斷開高低壓接點，壓縮機停轉，實現高壓保護。
(4)中壓壓力開關。當制冷劑壓力大于1．77MPa時，壓力就大于隔膜彈力，隔膜會反轉，將軸推上，以接通冷凝器風扇(或散熱器風扇)的轉速轉換接點，風扇以高速運轉，實現中壓保護。當壓力降至1．37MPa時，隔膜恢復原狀，軸下落，接點斷開，冷凝風扇以低速運轉。
